山東化工廠空壓機降噪方案

文章出處：技術資訊網責任編輯admin 閱讀量：發表時間：2021-05-18 14:06

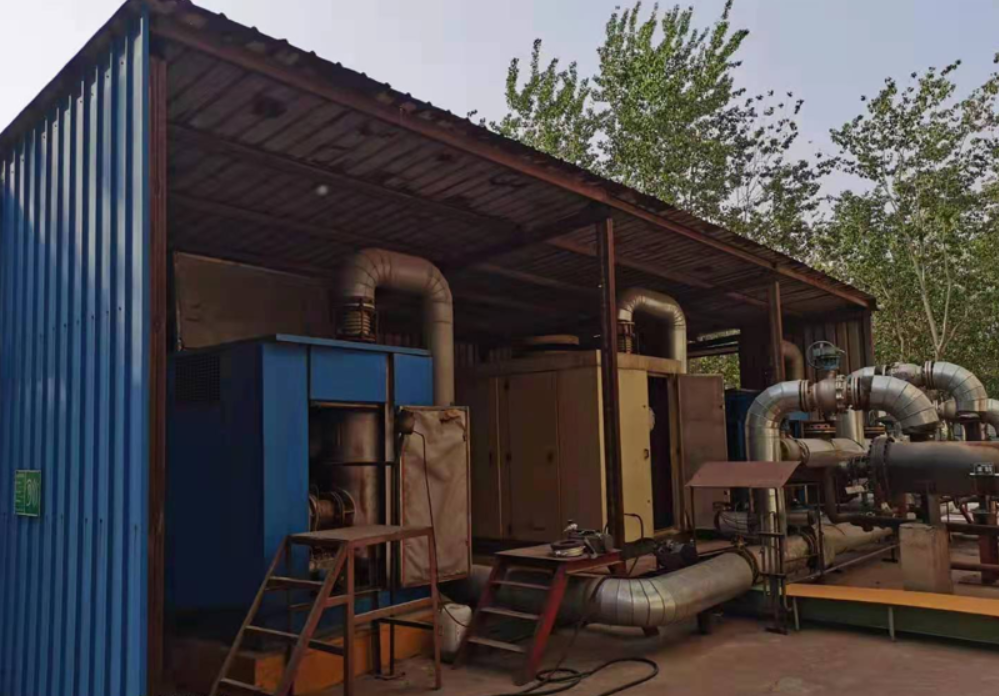

空壓機噪聲非常大，一般能達到100分貝左右。下面介紹山東某化工廠空壓機降噪方案。根據業主提供的噪聲數據，空壓機噪聲在100dB左右。根據經驗數據，空壓機正常工作時，近場噪聲在95~110dB，呈現明顯的中高頻特性，聽覺感官非常難受。嚴重違反了噪聲在人員職業健康方面的規定，嚴重影響了員工的工作效率，給員工的身體、心理帶來了極其不利的影響。

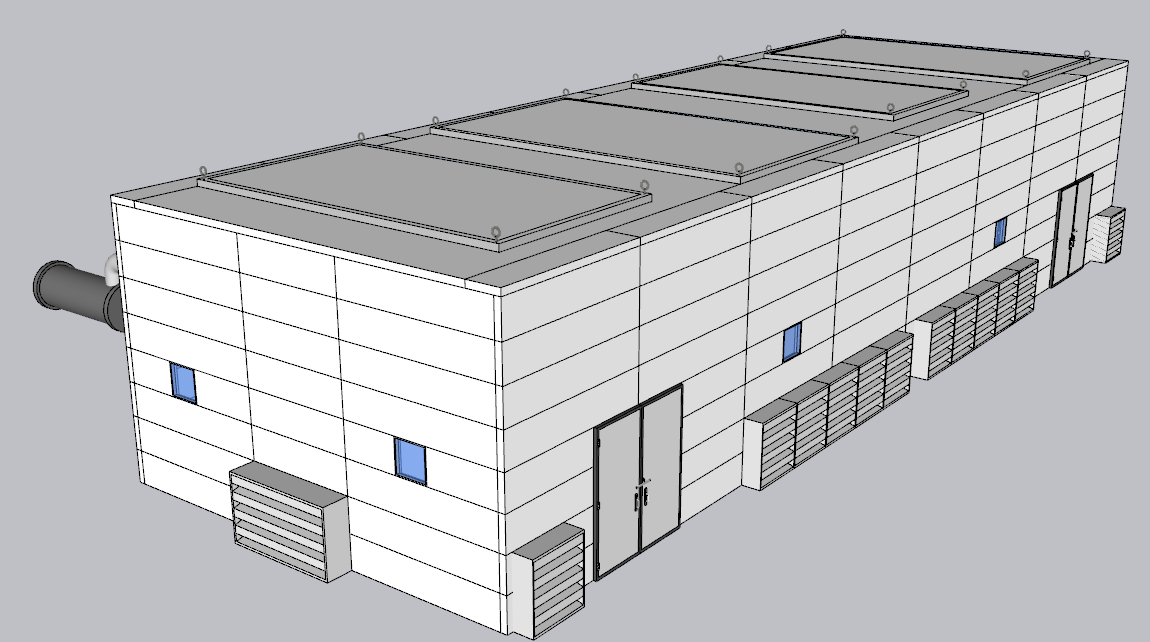

根據現場實測數據、噪聲情況分析和設計依據及治理目標，結合經濟性、可靠性和實用性，設計此方案。采用隔聲罩的方案進行治理。由于設備噪聲較高，距離敏感區域較近，因此必須采用隔聲罩的方案。隔聲罩以鋼結構為框架，強排風措施，進風百葉消聲器、隔聲檢修門、可拆卸頂、觀察窗和吸隔聲模塊主材組成。隔聲罩為模塊式結構，后期拆卸后再安裝，以便于設備的大檢修。
本次項目設備隔聲罩以鋼結構為骨架，與基礎用螺栓連接；采用框架結構，保證結構強度；采用吸隔聲模塊作為壁面主材。隔聲罩總體長約為20m，寬約為6.7m，高度約為4m。空壓機上方以每個空壓機的尺寸，每邊空開500mm左右做成一個整體的頂蓋，每個頂蓋做4個吊點，方便設備整體吊裝檢修。隔聲罩內部留有800mm~1000mm的檢修通道，同時在隔聲罩上開設觀察窗和照明系統，可供人員日常巡查檢修。
隔聲罩壁面主材采用AM10型吸隔聲模塊，模塊采用金屬板外殼，內填多層阻尼材料、吸聲材料和隔聲材料，并內襯防火防水材料。隔聲材料可以有效阻隔噪聲通過空氣傳播；吸聲材料可以損耗聲能，吸收直達噪聲，防止噪聲通過反射產生二次噪聲。
吸隔聲模塊主材：厚靜電噴涂熱鍍鋅孔板、環保吸音棉、隔音板、防水防火吸音布。技術參數：吸聲系數≥0.9，隔聲量≥35dB。

空壓機管道穿隔聲罩墻體部分采用隔聲套管，開口處用阻尼材料填補，外部進行密封防水處理；若為高溫管道，采用絕熱處理。

本次項目設備隔聲罩設置消聲通風散熱。根據空壓機通風散熱的計算可知，需要設置排風，保證設備散熱需要48000 m3/h 的排風量。同時需要設置進風，考慮到空壓機的進風量(4臺空壓機總進風量為22200 m3/h)，隔聲罩的總進風量約為70000 m3/h。

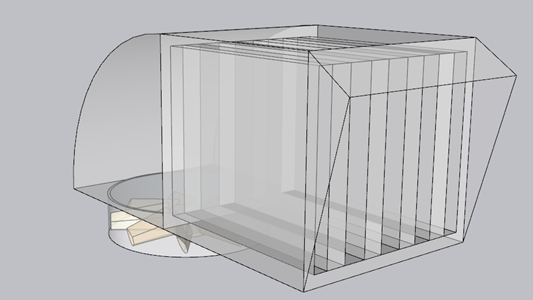

設置4個排風口，在排風口處增加強排風措施，保證隔聲罩的換熱次數，選用4臺12000 m3/h的風機。排風消聲器由0.5m排風導流段+1.5m消聲段組成，截面為0.96平方米，設計排風風速7m/s。消聲段采用PY-10型片式消聲器，設計消聲量20dB。消聲器采用PY-10型片式消聲器，外殼由鍍鋅板+吸音材料（防火憎水布包裹）+吸音孔板（鍍鋅板才材質）組成，插片由吸音孔板（鍍鋅板才材質）+吸音材料（防火憎水布包裹）+吸音孔板（鍍鋅板才材質）組成防雨式設計，所有外表面烤漆處理。

設置進風口，在進風風口處增加進風消聲措施，采用BY-60型消聲百葉進行通風降噪，總通風面積為：11 m2，有效通風率為50%，有效面積為5.5 m2，設計進風風速3.5m/s,設計消聲量20dB。BY-60型通風百葉式消聲器，厚度600mm，消聲插片由吸聲孔板、吸聲材料（外包防火憎水布）組成，設計消聲量20dB，該百葉消聲片向下傾斜，可防止雨水濺入。
此方案治理后，排除其他干擾，隔聲罩外1m處噪聲不高于85dB。
