國網變電室散熱排風降噪綜合大改造

文章出處：技術資訊網責任編輯admin 閱讀量：發表時間：2021-10-20 13:09

賽為斯近期為國網某變電室提供噪聲控制服務。此次項目為2個變電室內變電機組，由于現有散熱系統不能使變壓器所散發的熱量快速排出變壓器室，風機的布置方式使散熱器所散發的熱量向下和向上流動，沒有足夠的動力使熱量通過變壓器室墻壁百葉窗和樓頂排氣扇排出，此次改造將采用新型散熱器提高散熱面積，更改原有風機布置方式并更換大功率風機（現有風機風量13500m3/h，更改后18000m3/h），同時改善散熱器熱量引排方式，在散熱器外部加裝引排風筒，通過風機吹風和抽排的方式將散熱器熱量排出變壓器室。
本項目需考慮改造帶來的噪聲影響，消除噪聲對附近人員、居民產生的不良影響，避免噪聲不達標引起的各類問題。

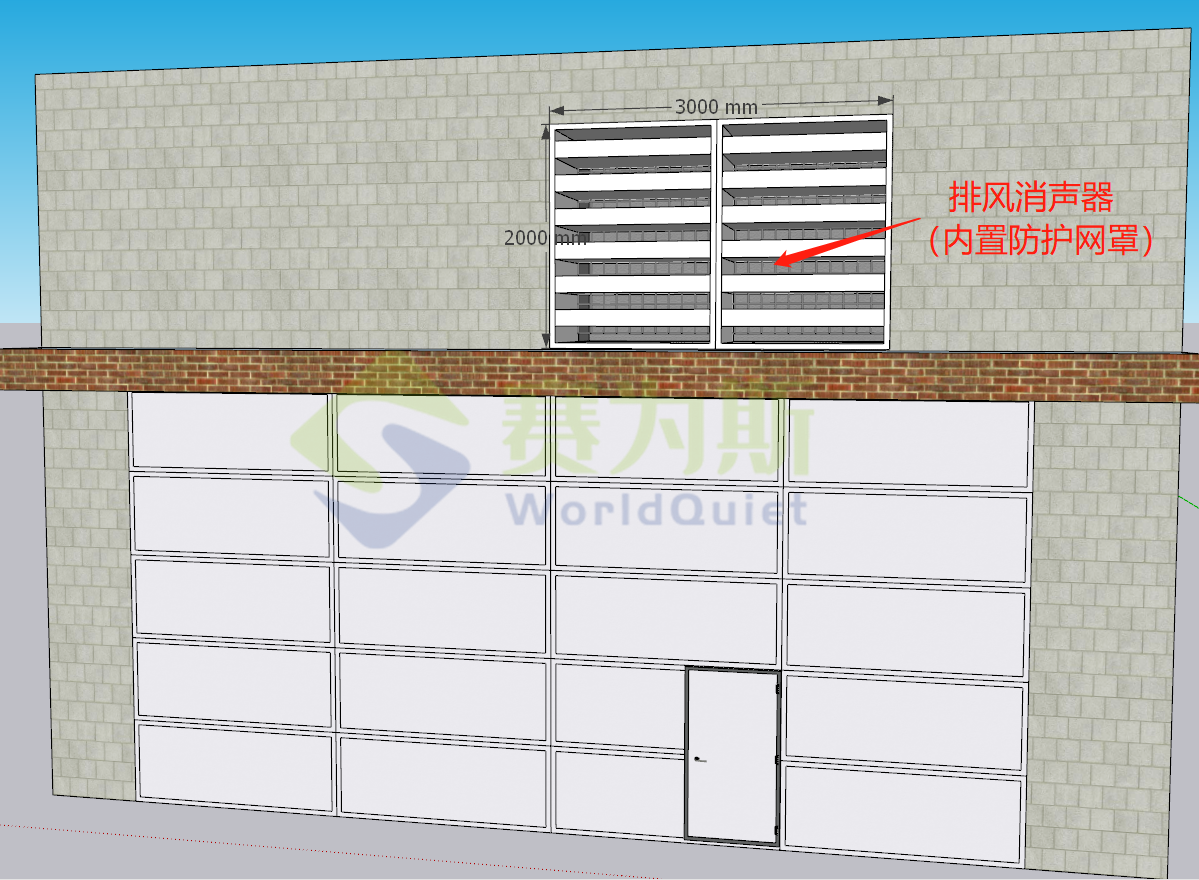

參考標準規定以及業主要求，本次治理的目標為：排除其他干擾，排風口下方噪聲不高于60dB（A）。
降噪方案一覽：
現有散熱系統不能使變壓器所散發的熱量快速排出變壓器室，風機的布置方式使散熱器所散發的熱量向下和向上流動，沒有足夠的動力使熱量通過變壓器室墻壁百葉窗和樓頂排氣扇排出，此次改造將采用新型散熱器提高散熱面積，更改原有風機布置方式并更換大功率風機，同時改善散熱器熱量引排方式，在散熱器外部加裝引排風筒，通過風機吹風和抽排的方式將散熱器熱量排出變壓器室。
（1）將變壓器散熱器風機更換大功率風機，共有四臺。

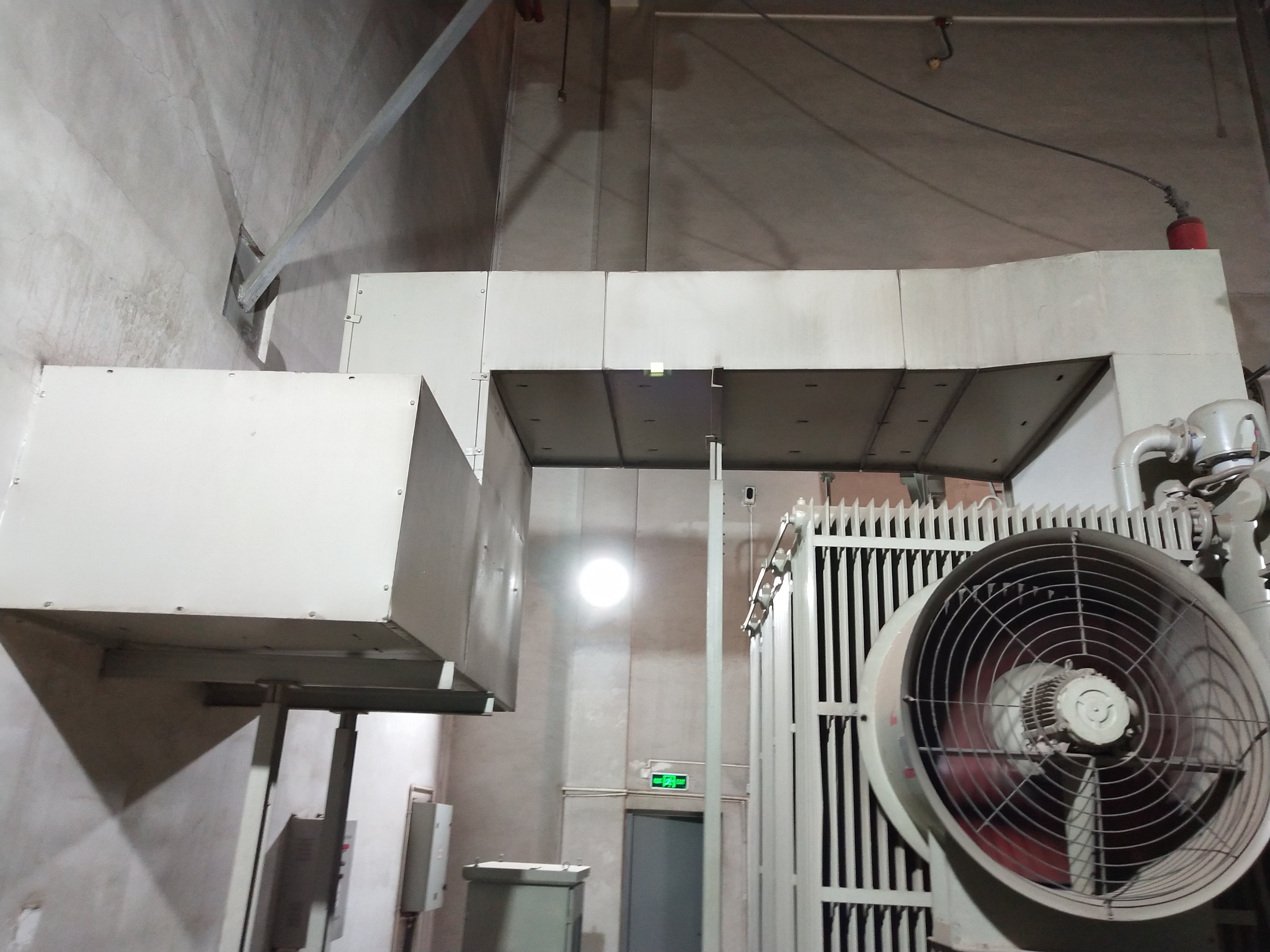

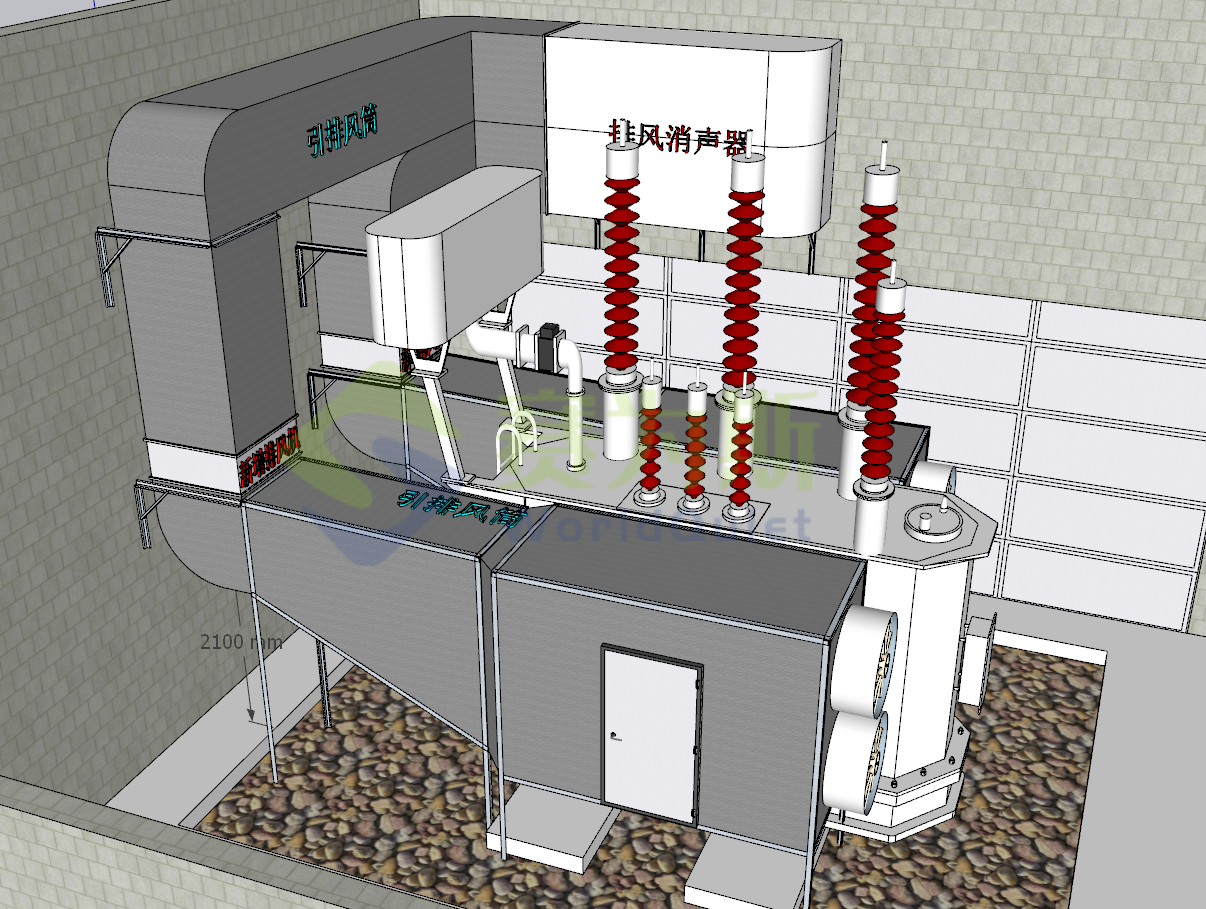

（2）改善散熱器熱量引排方式，在散熱器外部加裝引排風筒，將散熱器整體包裹，通過風機吹風和抽排的方式將散熱器熱量排出變壓器室。新增2臺抽排風機，風量為18000m3/h，單獨設置在引排風筒內，可獨立拆卸安裝檢修。引排風筒由鍍鋅風管組成，外加保溫層，保證熱量高效排除室外，在變電室通道處預留空間，可滿足人員正常通行。風管管內風速控制在9m/s左右，可有效控制氣流再生噪聲。引排風筒以鋼結構為骨架，整體進行接地處理。同時在散熱片引排風筒處開設檢修門，可方便快速觀察檢修。
