近期，賽為斯聲學技術部為某變電室提供變壓器散熱系統改造技術服務。
本項目為2個變電室內變電機組，現有散熱系統不能使變壓器所散發的熱量快速排出變壓器室，風機的布置方式使散熱器所散發的熱量向下和向上流動，沒有足夠的動力使熱量通過變壓器室墻壁百葉窗和樓頂排氣扇排出，此次改造將采用新型散熱器提高散熱面積，更改原有風機布置方式并更換大功率風機，同時改善散熱器熱量引排方式，在散熱器外部加裝引排風筒，通過風機吹風和抽排的方式將散熱器熱量排出變壓器室。
因為變壓器散熱器風機更換為大功率風機，共有四臺，因此帶來的排風口噪聲的增大是不容忽略的治理要點。快看技術人員怎么處理：
1、改善散熱器熱量引排方式，在散熱器外部加裝引排風筒，將散熱器整體包裹，通過風機吹風和抽排的方式將散熱器熱量排出變壓器室。
2、新增2臺抽排風機，單獨設置在引排風筒內，可獨立拆卸安裝檢修。引排風筒由鍍鋅風管組成，外加保溫層，保證熱量高效排除室外，在變電室通道處預留空間，滿足人員正常通行。風管可有效控制氣流再生噪聲。引排風筒以鋼結構為骨架，整體進行接地處理。同時在散熱片引排風筒處開設檢修門，可方便快速觀察檢修。

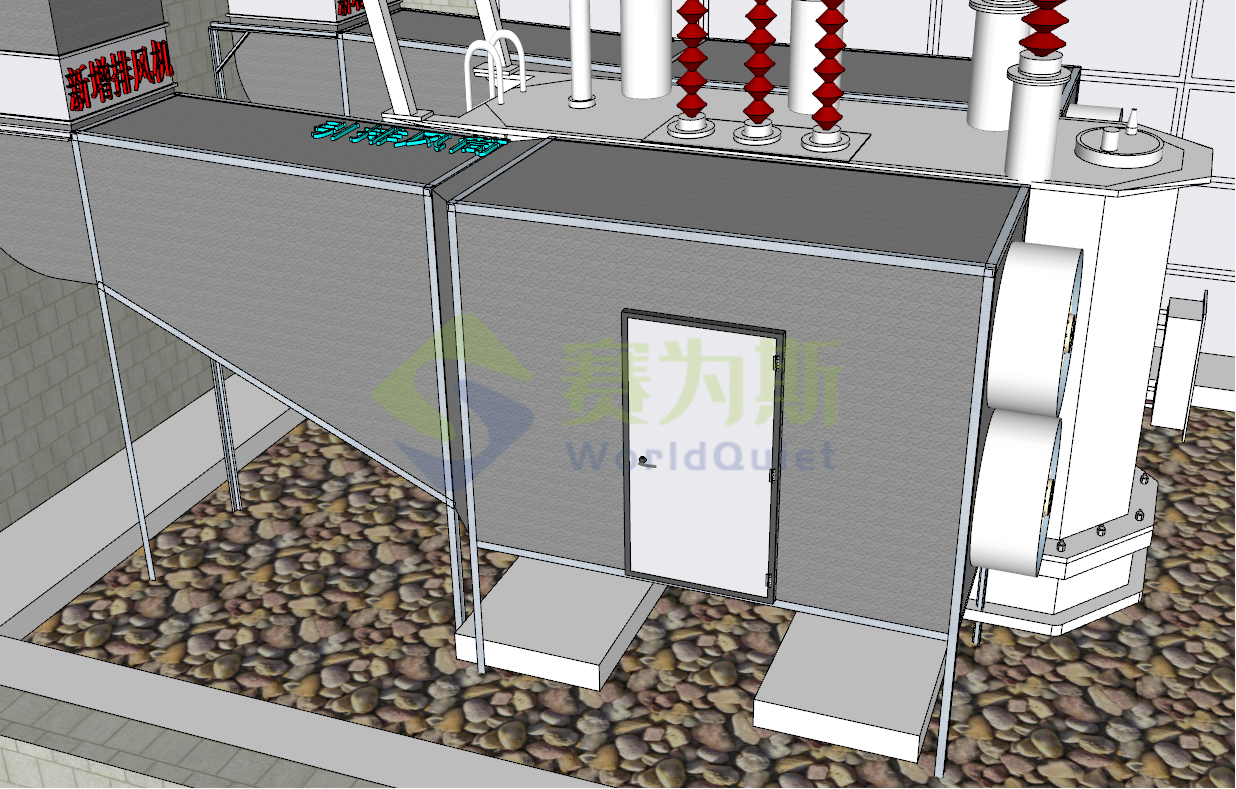

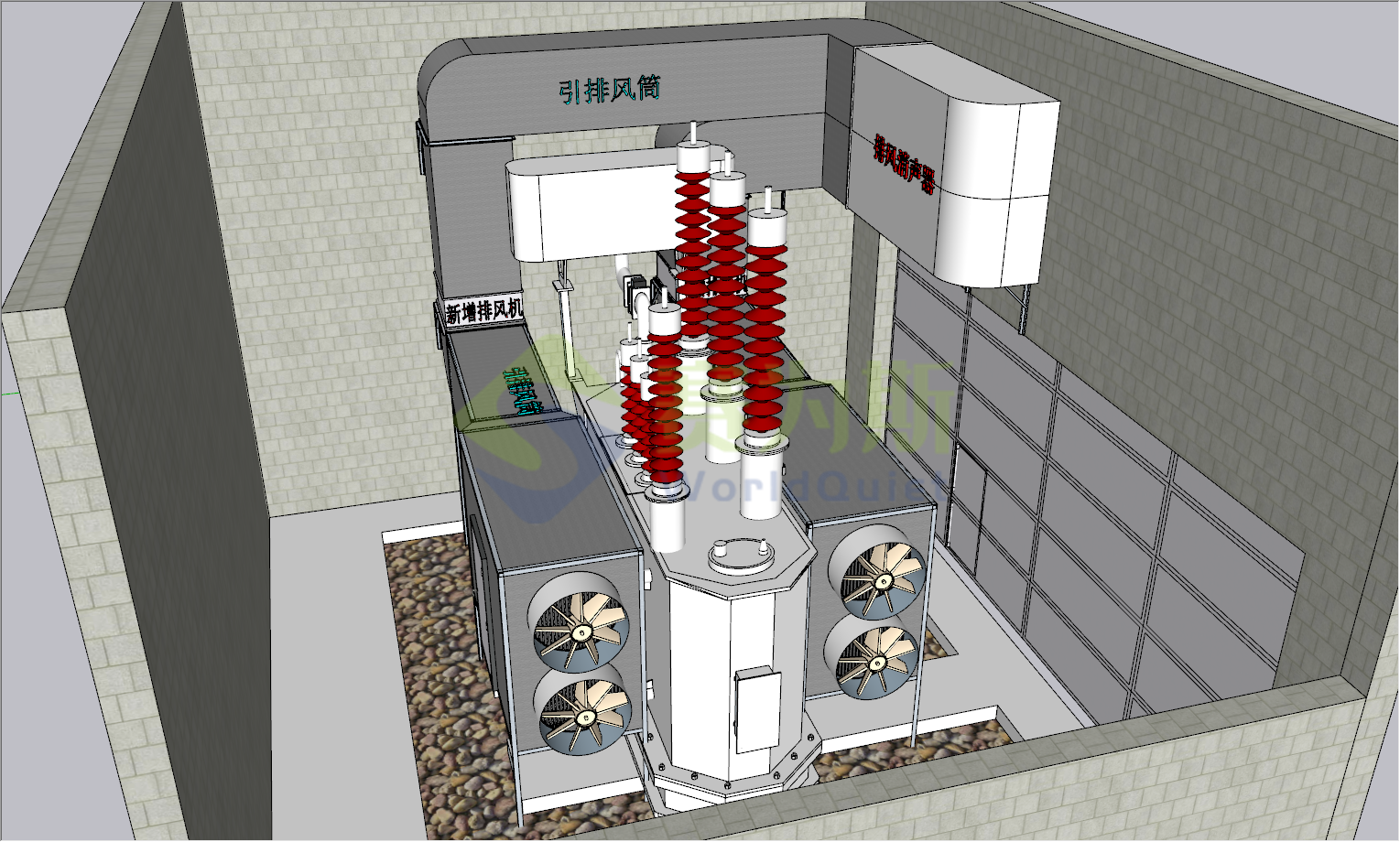

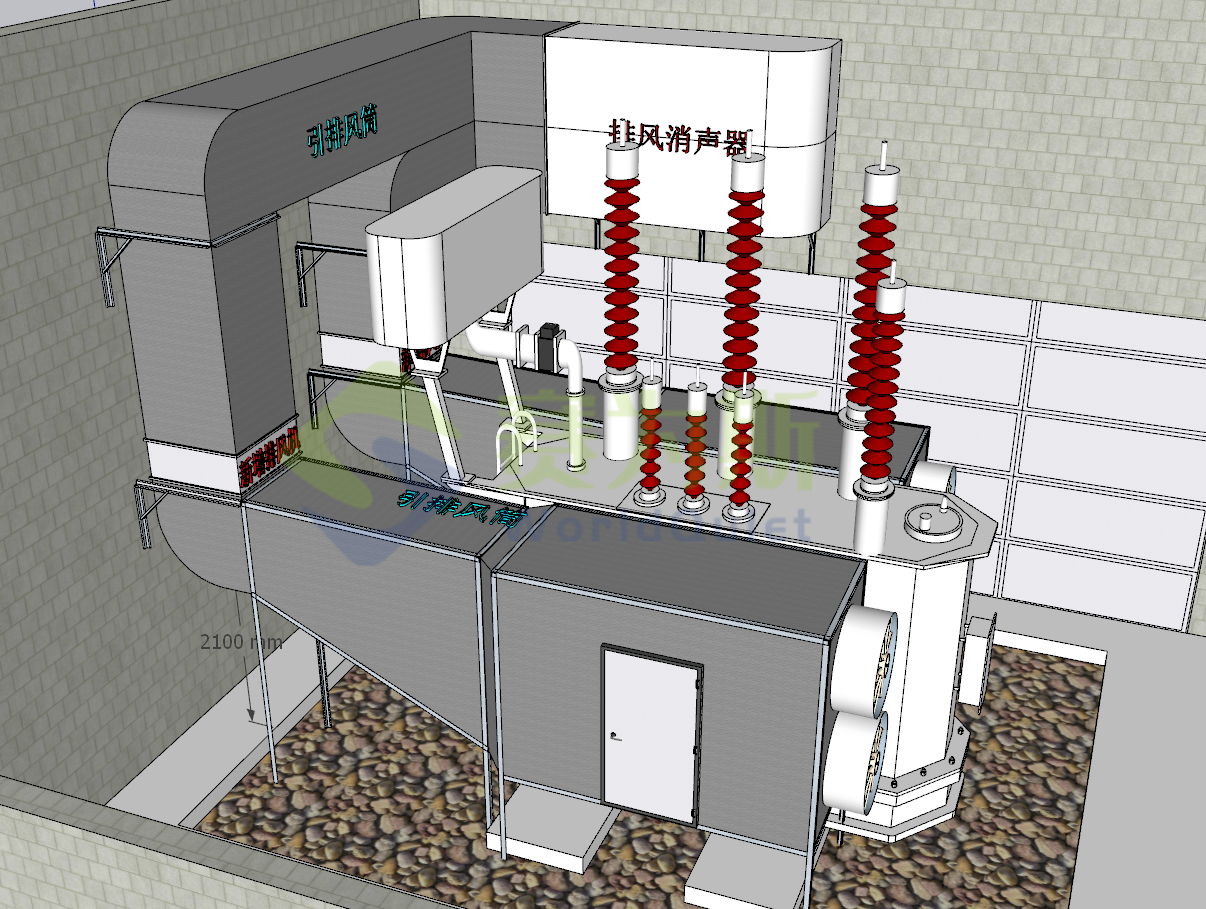

引排風筒安裝模擬圖

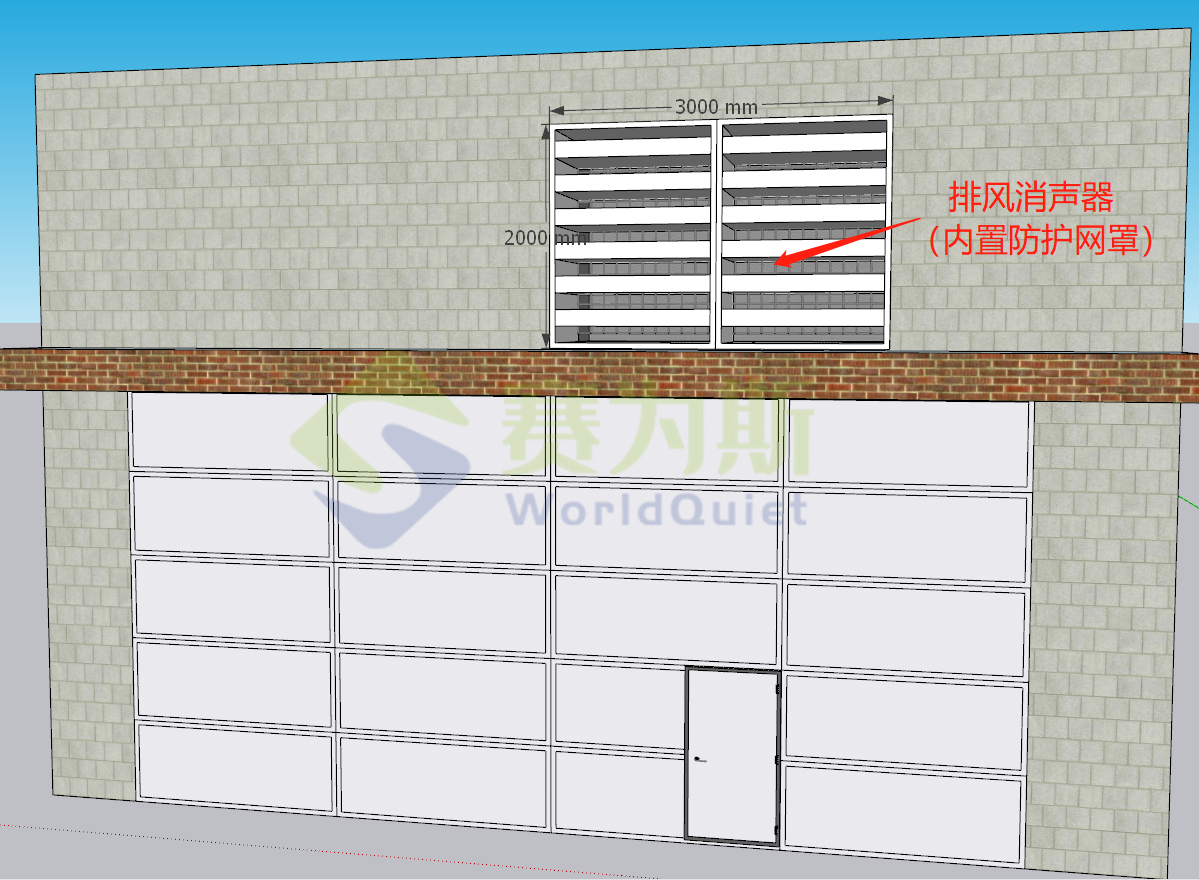

3、考慮到在側墻處開出風口會導致大門處強度減弱，現在屋檐頂部墻體開設排風口，在排風口位置加裝消音筒，進行降噪處理，消聲筒采用片式消聲器。消聲段采用PY-15型片式消聲器，消聲器消聲量≥15dB，消聲器風速≤6.6m/s，氣流再生噪聲≤60dB。排風噪聲不高于60dB，可滿足使用要求。消聲器采用PY-15型片式消聲器，防雨式設計。
